Sondowanie statyczne a dynamiczne — od czego zależy wybór metody rozpoznania podłoża przed budową

Zmienność geologiczna podłoża na działkach budowlanych często pozostaje ukryta przed wzrokiem inwestora aż do momentu rozpoczęcia robót ziemnych. Tradycyjne odwierty punktowe dostarczają informacji wyłącznie z precyzyjnie wybranych miejsc, podczas gdy między nimi mogą zalegać niewykryte soczewki torfu lub strefy luźnych piasków. Projekt fundamentów oparty wyłącznie na rzadkiej siatce wierceń niesie ogromne ryzyko niedoszacowania warunków nośności. Bez odpowiedniej technologii pomiarowej niemożliwe jest uchwycenie pełnej ciągłości warstw geologicznych. To właśnie ukryte anomalie gruntowe najczęściej odpowiadają za późniejsze pęknięcia ścian i nierównomierne osiadanie gotowych budynków. Zrozumienie rzeczywistej budowy przestrzennej podłoża wymaga zastosowania narzędzi profilujących całą miąższość analizowanego ośrodka. Tylko wtedy inwestor zyskuje pewność, że jego dom lub hala magazynowa spocznie na stabilnym gruncie, niepodatnym na nieprzewidziane odkształcenia.

Różnice w mechanice metod statycznych i dynamicznych

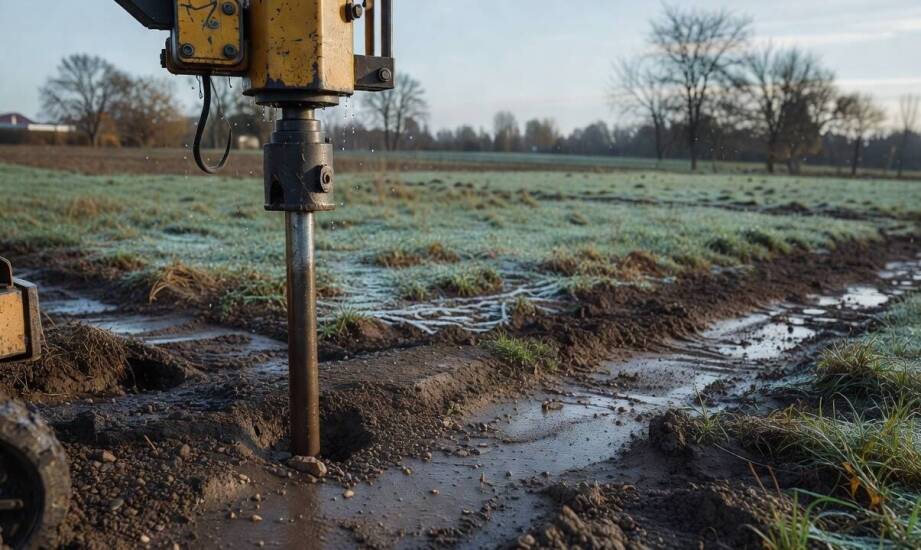

Podstawowa różnica między technologiami badawczymi sprowadza się do sposobu wprowadzania aparatury w głąb ziemi. Badanie statyczne opiera się na płynnym wciskaniu stożka pomiarowego ze stałą prędkością około dwóch centymetrów na sekundę. Taki powolny, kontrolowany ruch nie zaburza struktury ośrodka w sposób uderzeniowy. Zaawansowana aparatura rejestruje w sposób ciągły opór samego podłoża, tarcie na specjalnej tulei ciernej, a w przypadku wariantu piezostożka analizuje również ciśnienie porowe wody. Metody dynamiczne działają zupełnie inaczej, opierając się na fizycznym udarze. Stalowy pręt z końcówką roboczą jest wbijany w ziemię za pomocą znormalizowanego młota o ściśle określonej masie i wysokości spadku. Zespół pomiarowy liczy w tym przypadku jedynie uderzenia potrzebne do pokonania kolejnego odcinka głębokości.

Różnica w kinematyce działania bezpośrednio przekłada się na gęstość i przydatność inżynierską pozyskiwanych danych. Każde rzetelnie zaplanowane sondowanie gruntu musi zostać dopasowane do oczekiwanego poziomu precyzji analitycznej, zależnego od użytego sprzętu. Wciskanie płynne generuje bardzo szczegółowe profile ilościowe kilku powiązanych wartości fizycznych jednocześnie. Ubijanie dynamiczne dostarcza wyłącznie jednego wskaźnika oporu, który bywa trudny do jednoznacznej interpretacji w zawilgoconych gruntach zwięzłych. Właściwy dobór metody pozwala projektantom uniknąć kosztownych błędów przy budowaniu przestrzennego modelu geologicznego parceli.

Znaczenie ciągłego rejestru parametrów dla projektanta

Precyzyjne sondy statyczne pozwalają zidentyfikować nawet bardzo cienkie, nienośne przelotnie warstwy gruntu o grubości zaledwie kilku centymetrów. Ciągły rejestr oporu stożka i tarcia na pobocznicy tworzy milimetrowy obraz zmieniających się właściwości podłoża. Tradycyjny odwiert geologiczny mógłby całkowicie ominąć taką anomalię, jeśli świder wiertniczy przeszedłby przez nią płynnie między kolejnymi pobraniami próbek do badań. Dokładny profil zmian parametrów fizycznych pozwala wyznaczyć ostre, rzeczywiste granice między strefami o wysokiej wytrzymałości a słabym materiałem plastycznym.

Brak tak precyzyjnych pomiarów rodzi szczególne zagrożenia w przypadku gruntów o zmiennej plastyczności. Słabonośne gliny lub iły pęczniejące pod wpływem wilgoci potrafią drastycznie zmienić swoje parametry mechaniczne w niezwykle krótkim czasie. Przeoczenie cienkiej wkładki takiego plastycznego materiału w strefie aktywnej oddziaływania fundamentu bardzo często prowadzi do poważnych awarii konstrukcyjnych. Może to skutkować koniecznością późniejszego podbijania fundamentów, co generuje olbrzymie koszty naprawcze i wstrzymuje inwestycję.

Projektant konstrukcji budowlanych traktuje zebrane parametry in-situ jako bezwzględny fundament swoich obliczeń nośności. Uprawniony inżynier wyznacza na ich podstawie miarodajne, charakterystyczne wartości wytrzymałościowe i odkształceniowe dla wszystkich wyodrębnionych warstw. Zgromadzone w terenie dane decydują o ostatecznym wyborze klasycznego posadowienia bezpośredniego lub konieczności użycia pali. Czasami wyniki pomiarów wskazują jednoznacznie na potrzebę wykonania specjalistycznego wzmocnienia podłoża metodami iniekcyjnymi przed rozpoczęciem prac zbrojeniowych.

Zabezpieczenie inwestora przed przewymiarowaniem konstrukcji

Trafne dopasowanie precyzji badania terenowego do stopnia skomplikowania bryły projektowanego budynku bezpośrednio chroni inwestora przed zbędnymi wydatkami. Niewystarczające rozpoznanie geologiczne zmusza inżynierów do asekuracyjnego przyjmowania znacznie wyższych współczynników bezpieczeństwa. Brak stuprocentowej pewności co do nośności podłoża skutkuje projektowaniem szerszych ław i grubszych płyt fundamentowych. Oznacza to ogromne, całkowicie nieuzasadnione zużycie drogiego betonu konstrukcyjnego oraz stali zbrojeniowej, co mocno obciąża budżet całej inwestycji.

Optymalizacja rozwiązań posadowienia zawsze wymaga oparcia się na twardych, zweryfikowanych danych liczbowych prosto z terenu. Zespół inżynierski reprezentujący spółkę Transprojekt Geotechnika wykorzystuje w takich sytuacjach specjalistyczny sprzęt pomiarowy, dysponując wydajną sondą o sile nacisku 200 kN oraz ciężkimi wiertnicami. Możliwość uzyskania ciągłego profilu rzetelnych parametrów wytrzymałościowych pozwala konstruktorom bezpiecznie odchudzić fundamenty bez jakiegokolwiek naruszania surowych norm budowlanych. Wykonanie kompletnej dokumentacji geotechnicznej, popartej precyzyjnymi badaniami penetrometrycznymi, stanowi jedyny logiczny sposób na optymalną kosztowo realizację budowy. Wydatek na zaawansowane pomiary terenowe najczęściej zwraca się inwestorowi już na etapie wylewania mniejszej, odpowiednio policzonej płyty fundamentowej.
