Stabilność rusztowania jezdnego: kiedy hamulec, średnica i nośność decydują o bezpiecznej pracy

Rusztowanie jezdne wymaga stabilnego, równego i w pełni nośnego podłoża, aby zagwarantować bezpieczeństwo pracownikom wykonującym zadania na wysokości. Nawet na prawidłowo przygotowanej betonowej posadzce o ostatecznej sztywności konstrukcji decyduje cały system toczny, na który składają się precyzyjnie dobrane koła, mocowania oraz niezawodne mechanizmy blokujące. Niewłaściwa konfiguracja tych podzespołów najczęściej prowadzi do niebezpiecznego przechylenia ramy głównej, niekontrolowanego przesunięcia platformy roboczej lub przedwczesnego zużycia materiałów podczas intensywnej eksploatacji. Zrozumienie mechaniki podwozia pomaga w zbudowaniu bezpiecznej bazy roboczej.

Obliczanie nośności i współczynnik bezpieczeństwa

Przed zamontowaniem elementów jezdnych konieczne jest rzetelne zsumowanie masy własnej aluminiowej ramy, wagi użytkowników, a także ciężaru narzędzi i materiałów. Uzyskana w ten sposób wartość stanowi całkowite obciążenie robocze, które w praktyce nigdy nie rozkłada się równomiernie na wszystkie punkty podparcia. W inżynierii mechanicznej bezpieczną nośność dla konstrukcji czterokołowych oblicza się poprzez podzielenie masy całkowitej przez trzy, zamiast przez cztery. Taki ustandaryzowany schemat uwzględnia powszechne sytuacje, w których z powodu nawet minimalnych nierówności posadzki ciężar opiera się wyłącznie na trzech punktach.

Przy założeniu, że całkowite obciążenie ramy wynosi 800 kg, minimalna nośność pojedynczego modułu musi osiągać co najmniej 267 kg. Dodatkowo specjaliści od bezpieczeństwa zalecają uwzględnienie przeciążeń dynamicznych, które naturalnie powstają przy nagłym przesunięciu materiałów na pomoście roboczym. Zgodnie z wytycznymi zaktualizowanej normy PN-EN 1004 moduły jezdne w rusztowaniach nie mogą samoistnie odłączać się od nóg nośnych pod wpływem ciężaru własnego. Surowe wymagania techniczne wymuszają projektowanie zestawów z dużym zapasem wytrzymałości materiałowej, co sprawdza się podczas wielogodzinnych prac instalacyjnych.

Rola średnicy kół, materiałów bieżni i systemów blokujących

Wielkość elementu tocznego bezpośrednio determinuje opory toczenia oraz zdolność do sprawnego pokonywania drobnych przeszkód architektonicznych. Wersje o dużej średnicy, osiągające 200 mm, znacznie płynniej radzą sobie z dylatacjami i szczelinami niż standardowe warianty 100 mm. Wynika to z faktu, że zwiększony promień skutecznie spłyca kąt natarcia przy najeżdżaniu na nierówności, chroniąc całą konstrukcję przed uciążliwymi wstrząsami. Z kolei szerokość bieżni definiuje rozkład nacisku jednostkowego, gdzie szersza powierzchnia kontaktu skutecznie zapobiega punktowym wgnieceniom na posadzkach przemysłowych.

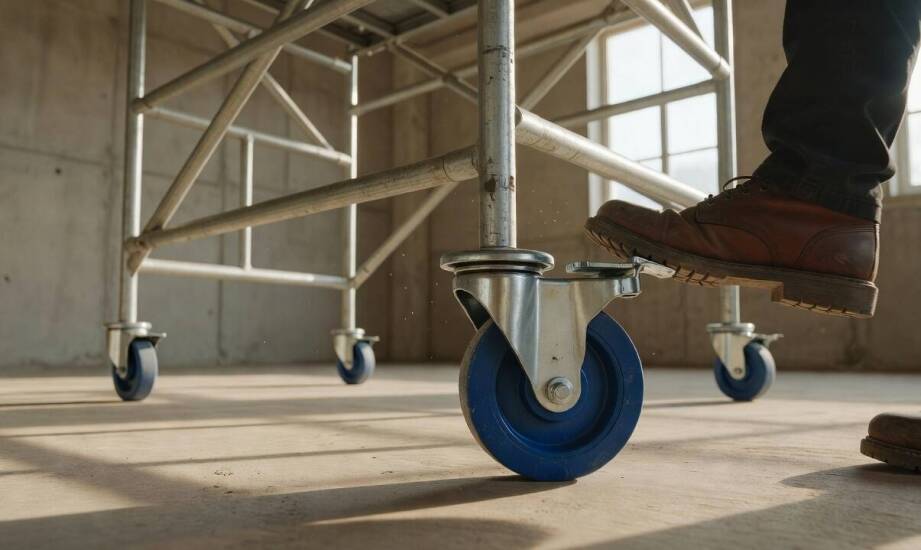

Na rynku sprzętu budowlanego dostępne są wszechstronne warianty o średnicach od 100 do 200 mm, w których normą jest obecność zintegrowanych hamulców oraz precyzyjnych blokad kierunku jazdy. Solidny hamulec nożny trwale unieruchamia obrót osiowy, podczas gdy blokada widełek skutecznie powstrzymuje skręcanie zestawu wokół własnej osi pionowej. Wykorzystanie obu zabezpieczeń warunkuje bezpieczny postój, ułatwia pozycjonowanie w ograniczonej przestrzeni i stabilizuje pracę przy maksymalnym dopuszczalnym wysięgu pomostu.

Surowiec użyty do odlania bieżni decyduje o przyczepności, generowanym hałasie oraz tempie ścierania w warunkach przemysłowych. Odlewy poliuretanowe gwarantują ponadprzeciętną odporność na uszkodzenia mechaniczne i nie zostawiają śladów na jasnych nawierzchniach. Firma Mega, jako producent elementów transportowych, zaopatruje przedsiębiorstwa w specjalistyczne podzespoły jezdne dopasowane do wymagań logistyki. Analizując dostępne na rynku koła do rusztowania, warto zwrócić szczególną uwagę na modele wyposażone w korpusy stalowe, które dobrze absorbują energię uderzeń. Dla najcięższych zastosowań wykorzystuje się również twardy poliamid, zdolny przenieść bardzo duże obciążenia statyczne bez ryzyka odkształceń.

Dopasowanie zestawu jezdnego do specyfiki prac

Ostateczny poziom bezpieczeństwa brygady pracującej na podwyższeniu zależy od zachowania pełnej kompatybilności podwozia z architekturą ramy oraz nośnością posadzki. Dopasowanie prawidłowej nośności granicznej, średnicy korpusu, grubości bieżni i wytrzymałych mechanizmów unieruchamiających wymaga przeanalizowania fizycznych warunków w miejscu prowadzenia robót. Zignorowanie któregokolwiek z tych parametrów przyspiesza degradację sprzętu i obniża sztywność ramy roboczej. Świadome, inżynieryjne podejście do specyfikacji technicznej podzespołów minimalizuje ryzyko niebezpiecznych wychyleń i zauważalnie wydłuża bezpieczną eksploatację sprzętu budowlanego.
